龍門式數(shù)控火焰切割機(jī)的切割方式跟數(shù)控等離子切割機(jī)的切割方式是不同的，火焰切割是利用高溫火焰將鋼板表面的某一點(diǎn)加熱至燃點(diǎn)，并充以高壓氧，使之燃燒形成切口的切割方法。

        龍門式數(shù)控火焰切割機(jī)切割時(shí)一般選用中性焰或輕微的氧化焰。在切割過程中要保證火焰的強(qiáng)度要適中，應(yīng)根據(jù)工件厚度、割嘴種類和質(zhì)量要求選用預(yù)熱火焰。

        在氣割厚鋼板時(shí)，龍門式數(shù)控火焰切割機(jī)由于氣割速度較慢，為防止割縫上緣熔化，應(yīng)相應(yīng)使火焰能率降低；若此時(shí)火焰能率過大，會使割縫上緣產(chǎn)生連續(xù)珠狀鋼粒，甚至熔化成圓角，同時(shí)還造成割縫背面粘附熔渣增多，而影響氣割質(zhì)量。

        如在氣割薄鋼板時(shí)，因氣割速度快，可相應(yīng)增加火焰能率，但割嘴應(yīng)離工件遠(yuǎn)些，并保持一定的傾斜角度；若此時(shí)火焰能率過小，使工件得不到足夠的熱量，就會使氣割速度變慢，甚至使氣割過程中斷。

        下面是我們總結(jié)的一些龍門式數(shù)控火焰切割機(jī)在使用過程中的小竅門：

        1、預(yù)熱火焰的功率要隨著板厚的增大而加大，割件越厚，預(yù)熱火焰功率越大；

        2、在切割較厚鋼板時(shí)，應(yīng)采用輕度碳化焰，以免切口上緣熔塌，同時(shí)也可使外焰長一些。

        3、使用擴(kuò)散型割嘴和氧簾割嘴切割厚度 200mm 以下鋼板時(shí)，火焰功率選大一些，以加速切口的前緣加熱到燃點(diǎn)，從而獲得較高的切割速度。

        4、切割碳含量較高或合金元素教多的鋼材時(shí)，因?yàn)樗麄內(nèi)键c(diǎn)較高，預(yù)熱火焰的功率要大一些。

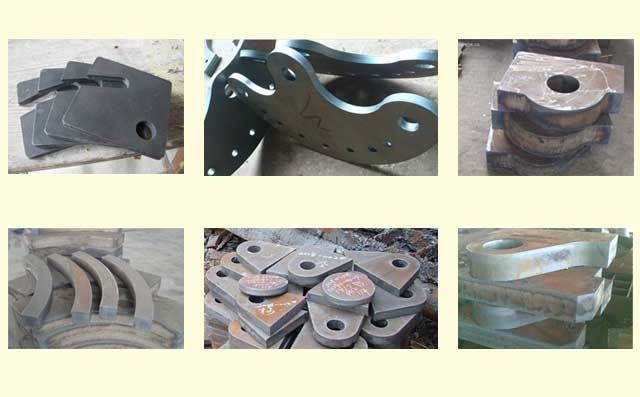

        5、用單割嘴切割坡口時(shí)，因熔渣被吹向切口外側(cè)，為補(bǔ)充能量，要加大火焰功率。 特點(diǎn)分析：龍門式切割機(jī)將傳統(tǒng)的火焰切割方式與數(shù)控自動化技術(shù)相結(jié)合，可用于6mm厚度以上的碳板及普碳板切割加工，考慮到國內(nèi)市場的鋼材使用情況，數(shù)控火焰切割仍然占有較大的市場?！?/span>

        通?；鹧媲懈顣r(shí)需要燃?xì)夂脱鯕?，而火焰的可用燃?xì)庥腥N：煤氣，丙烷，乙炔。其中煤氣發(fā)熱量最小，丙烷其次，乙炔發(fā)熱量最大。發(fā)熱量越大，切割越快，燃燒速度越快，切割效果就越好。

        在切割速度上，數(shù)控火焰切割比人工切割要快上很多倍。但是比等離子切割又稍慢一些。用20mm厚的板材做比較?；鹧媲懈钏俣却蠹s每分鐘450mm/min，等離子切割速度大約每分鐘1500mm/min。在切割效果上火焰切割的垂直度要比等離子的切割垂直度要好，火焰切割割面是垂直的，等離子切割割面有一定的傾斜。
